ACE - Les amortisseurs miniatures

Les amortisseurs miniatures d’ACE sont des composants hydrauliques qui permettent à l’utilisateur de ralentir rapidement d’importantes charges et cela sans dégradation. Ce matériel est facilement intégrable dans une structure grâce à sa compacité, certains modèles pouvant même être directement installés dans des vérins pneumatiques. Les amortisseurs miniatures sont utilisés pour développer l’efficacité et réduire les charges des produits existants : dispositifs de manipulation, vérins rotatifs, vérins linéaires, autres applications possibles. La fabrication de cet amortisseur est effectuée en une seule pièce composée d'acier allié tubulaire à haute résistance. Cette matière combinée à sa technique d’étanchéité garantit une durée de vie importante.

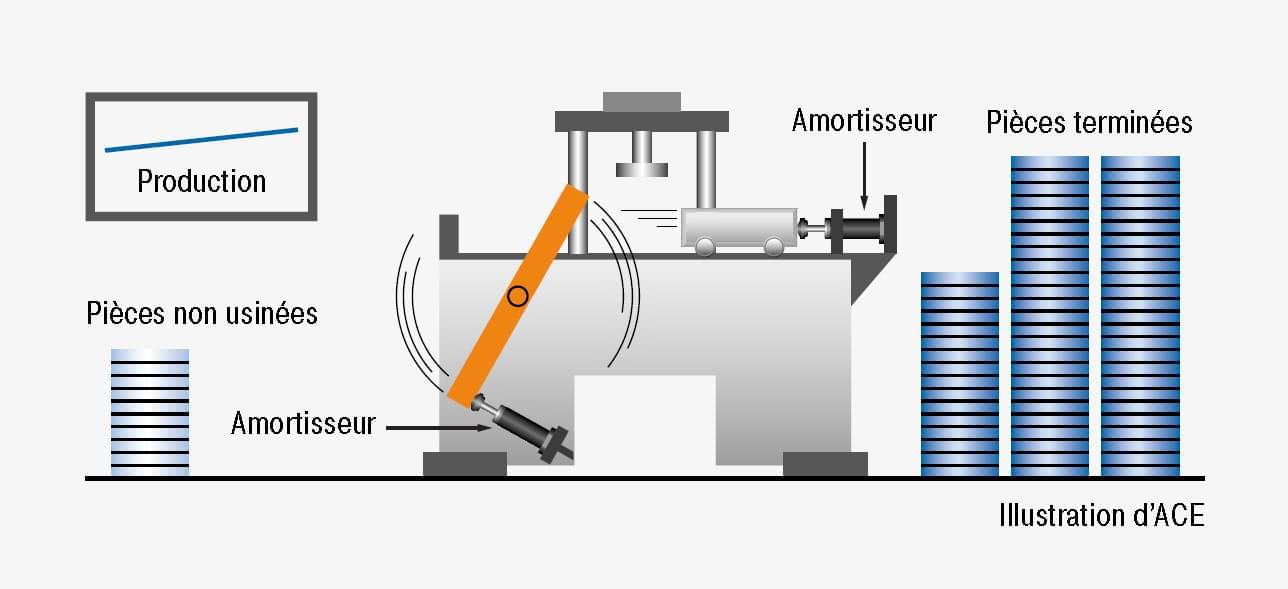

Décélération avec des amortisseurs miniatures

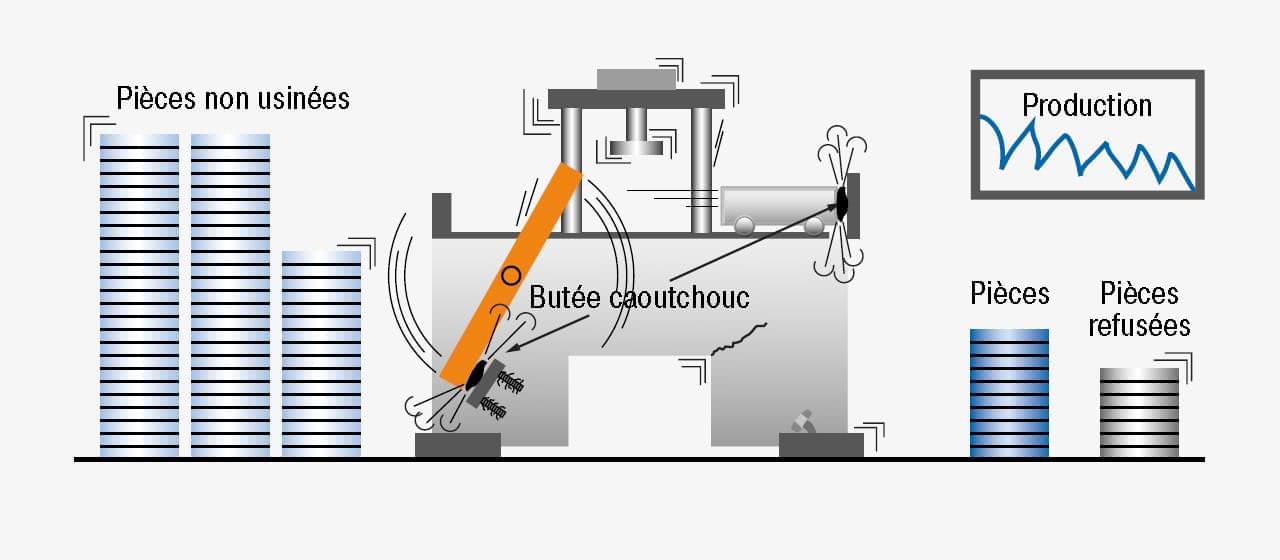

Décélération avec des tampons en caoutchouc, ressorts,
freins hydrauliques ou amortissements de vérin

Bénéfices de l'utilisation d'amortisseurs miniatures

  • Fabrication sûre et fiable
  • Durée de vie prolongée des machines
  • Constructions simples et économiques
  • Coûts d'exploitation réduits
  • Machines silencieuses et économiques
  • Moins de contraintes sur la machine
  • Augmentation du rendement
  • Sans maintenance
  • Conséquences de l'utilisation d'amortisseurs classiques

  • Production non optimisée
  • Dégradation des machines
  • Frais de maintenance accrus
  • Nuisance sonore de fonctionnement plus élevée
  • Constructions surdimensionnées


  •

    Les différents modèles d'amortisseurs miniatures

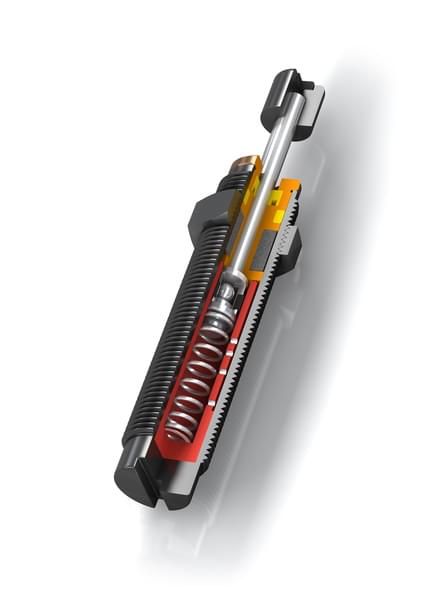

    MC5 à MC75

    Autocompensés
    Capacité 0,68 Nm/Cycle à 9 Nm/Cycle
    Course 4 mm à 10 mm


    Les amortisseurs miniatures MC5, MC9, MC10, MC25, MC30 et MC75 d'ACE sont réputés pour leur format réduit et leur faible force de rappel après freinage. L’ensemble de ces amortisseurs miniatures dispose d’un corps extérieur fileté qui est couplé d’un écrou de blocage et d’une butée fixe. Le spectre complet d’absorption d’énergie ainsi que le fort potentiel de masses effectives sont de réels avantages. Ces produits sont prêts à l’emploi et peuvent être intégrés pour des applications en génie mécanique, en technologie médicale, électronique et robotique. Par ailleurs, ces équipements représenteront un gain de temps, car ils ne nécessitent aucune maintenance.

    Commander cette référence

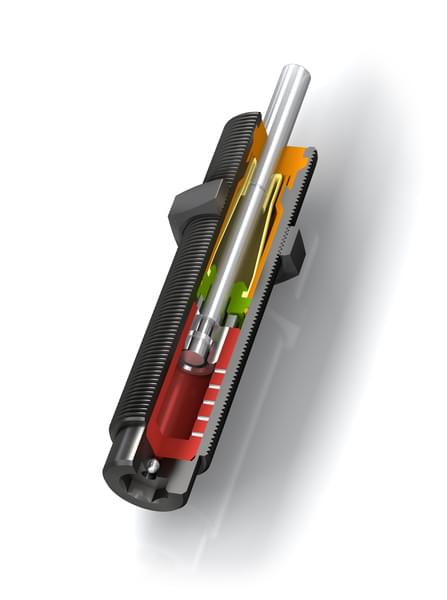

    MC150 à MC600

    Autocompensés, technologie de membrane roulante
    Capacité 20 Nm/Cycle à 136 Nm/Cycle
    Course 12 mm à 25 mm



    Les amortisseurs miniatures MC150, MC225 et MC600d'ACE peuvent être disposés dans une chambre de pression en tant que butée de fin de course dans des vérins pneumatiques allant jusqu’à 7 bar. En effet, ACE a développé une nouvelle technique de membrane roulante qui offre une rupture franche entre le fluide d’amortissement et l’air présent. Cette membrane garantit non seulement une durée de vie importante de l’amortisseur pouvant atteindre jusqu’à 25 millions de cycles, mais également des forces de rappel très faibles. Utiliser ce type de matériel, notamment dans la construction de machines, c’est profiter d’une installation immédiate qui durera dans le temps et sans maintenance. Ces équipements vous apportent un réel bénéfice de par leur axe de progression en capacités, et leurs possibilités en masses effectives.

    Commander cette référence







    PMCN150 à PMCN600


    Autocompensés, technologie de membrane roulante, capuchon en TPU.
    Capacité 20 Nm/Cycle à 136 Nm/Cycle
    Course 12 mm à 25 mm

    Les amortisseurs miniatures PMCN150, PMCN225 et PMCN600 d’ACE sont composés d’un couvercle compact et complètementhermétique. Cette pièce en polyuréthane thermoplastique (TPU) offre une protection à la membrane roulante de tous les éléments qui pourraient être agressifs (coupure, huile, détergents ...). En effet, ce produit est idéal dans les applications où d’ordinaire les amortisseurs s’abîment trop rapidement, comme dans le secteur génie mécanique ou usinage. Comme tous les amortisseurs miniatures d’ACE, le modèle PMCN peut être installé immédiatement et ne nécessite aucun entretien. Selon votre besoin, ce modèle se décline également en acier inoxydable. Sans air comprimé, l’amortisseur PMCN est la solution adéquate et représente une autre possibilité vis à vis du racleur sous pression SP.

    Commander cette référence

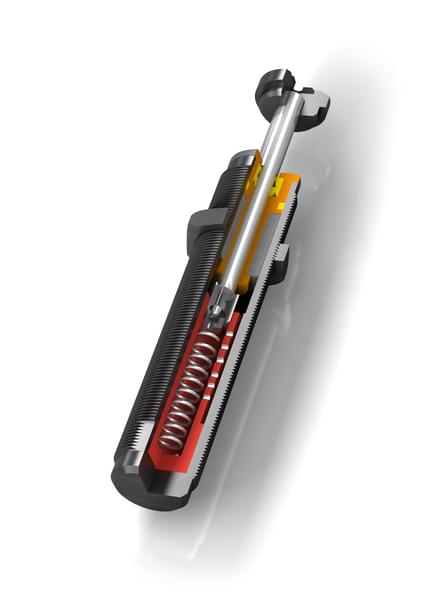

    SC190 à SC925

    Autocompensés, à contact doux
    Capacité 25 Nm/Cycle à 110 Nm/Cycle
    Course 16 mm à 40 mm

    Les amortisseurs miniatures SC190, SC300, SC650, et SC925 d’ACE ont la spécificité de pouvoir être conçus avec une courbe de freinage linéaire ou progressive. En effet, la composition de ces amortisseurs avec de grandes courses spécifiques et butée fixe intégrée permet un amortissement tout en souplesse en générant un ralentissement progressif avec peu de forces de réaction. C’est à partir de ce principe et de l’abréviation de « Soft Contact » que la famille SC a vu le jour. Ces équipements s’étendent sur des masses effectives allant de moins de 1 kg à plus de 2 000 kg. En équipant votre amortisseur d’un adaptateur pour efforts radiaux, l’application pourra recevoir des impacts jusqu’à 25°. Comme tous les produits de la gamme amortisseurs miniatures, les modèles SC sont prêts à l’emploi et ne nécessite aucune maintenance. Les amortisseurs miniatures de la famille de produits SC190 à SC925 sont la plupart du temps installés en génie mécanique et majoritairement dans les secteurs de la manutention et l’automatisation.

    Commander cette référence

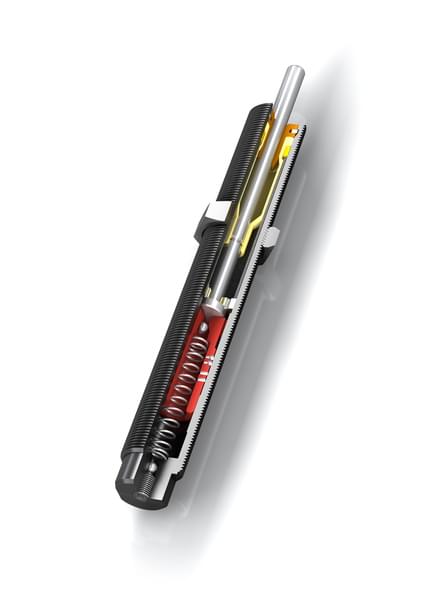

    SC²25 à SC²190

    Autocompensés, technologie piston tube
    Capacité 10 Nm/Cycle à 31 Nm/Cycle
    Course 8 mm à 12 mm

    Les amortisseurs miniatures SC²25, SC²75 et SC²190 d’ACE assurent avec souplesse une plage de masse effective de 1 kg à 1 550 kg. Chaque référence a été améliorée en unissant le système de piston tube avec un joint à membrane pour garantir une absorption d’énergie importante. Ces amortisseurs sont parfaitement intégrables dans des vérins pneumatiques allant de 5 à 7 bar pour réduire la puissance en fin de course. Ils sont également utiles dans des systèmes où le point de pivot est proche de la zone de ralentissement souhaitée, dans des modules rotatifs pneumatiques, ou dans des projets d’automatisation. Ces équipements représentent certains atouts : Ils ne nécessitent aucune réparation, comprennent une butée fixe, et peuvent être montés dans toutes orientations confondues. En couplant ce matériel avec un adaptateur pour efforts radiaux, votre application acceptera des angles d’impact jusqu’à 25°.

    Commander cette référence

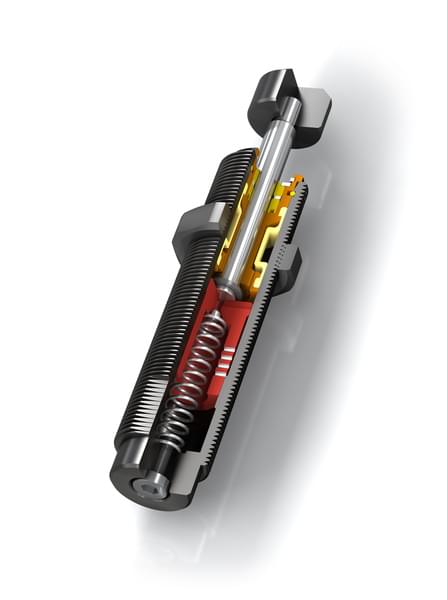

    SC²300 à SC²650

    Autocompensés, technologie piston tube
    Capacité 73 Nm/Cycle à 210 Nm/Cycle
    Course 15 mm à 23 mm

    Les amortisseurs miniatures de plus grande taille SC²300 à SC²650 d’ACE font également partis des solutions « soft contact ». Ces amortisseurs sont équipés d’un piston tube qui leur permet de déployer jusqu’à trois fois plus d’absorption d’énergie qu’un modèle standard SC de taille équivalente. Ces références sont équipées d’un réservoir à membrane qui remplace la mousse de compensation auparavant utilisée en standard et qui accroît la sécurité. Les amortisseurs miniatures SC²300 à SC²650 sont séparés par tranche de masses effectives. Qu’ils soient montés dans des applications de manutention ou d’automatisation, ces composants sont sans maintenance et prêt à l’installation. L’intégration de la butée fixe offre aux amortisseurs miniatures de meilleures performances ainsi qu’une plus grande durée de vie. Ce matériel est proposé avec des accessoires, comme par exemple l’adaptateur pour efforts radiaux qui permet une certaine flexibilité concernant les angles d’impact jusqu’à 25°.

    Commander cette référence

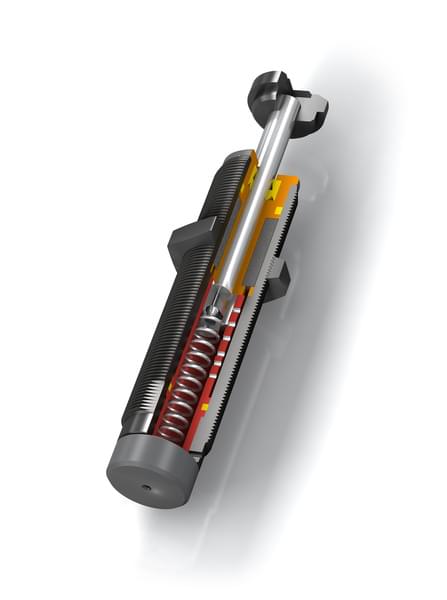

    MA30 à MA900

    Réglables
    Capacité 3,5 Nm/Cycle à 100 Nm/Cycle
    Course 8 mm à 40 mm

    Les amortisseurs miniatures MA30, MA50, MA35, MA150, MA225, MA600 et MA900 d’ACE sont des modèles réglables, qui peuvent s’ajuster en fonction des besoins de l’application. En effet, ils sont idéals lorsque les paramètres sont variables ou que les calculs restent incertains. Composés de longues courses (jusqu’à 40mm pour le plus grand modèle), cet équipement restreint les forces de réaction et par conséquent offre une souplesse d’amortissement. L’ensemble de ces modèles sont pourvus d’accumulateur à l’exception du MA150 qui est comparable à la catégorie MC150 à MC600 en comprenant la technologie de membrane roulante. L’ensemble de cette famille de produit est équipé avec des butées fixes intégrées. Elle est aussi à usage immédiat et ne nécessite aucune maintenance. Ce produit correspond parfaitement aux attentes des utilisateurs en projets en génie mécanique.

    Commander cette référence









    Nos conseils de montage

    Comment ajuster un amortisseur de chocs ?

    Comment monter deux amortisseurs de chocs en parallèle ?

    Un devis, un conseil ?

    Vous souhaitez nous confier la détermination de votre matériel ?

    Nous sommes à votre disposition pour vous aider à choisir le modèle qui correspondra au mieux avec votre application.
