Solutions anti-vibratoire



La réduction du bruit et l'isolation des vibrations deviennent de plus en plus importantes pour notre vie quotidienne. Cela s'applique particulièrement pour les lieux de travail et dans l'environnement des sites de production. Prévenir les émissions de bruit ou les vibrations préjudiciables n'est donc pas seulement une nécessité induite par la législation en matière de sécurité et santé au travail; leurs sources doivent également être localisées au moyen d'analyses ciblées afin de mettre en place des mesures d'amélioration appropriées pour atteindre, par exemple, l'augmentation de la qualité de production. Un second phénomène causé par les vibrations est leur effet sur l'environnement de production entre autre sur les installations de mesure et d'essai qui peuvent être utilisées.

Avantages et Fonctionnement

  • Améliorer les conditions de travail pour les opérateurs et leur environnement

  • Réduire les tolérances de production conduisant à améliorer la productivité

  • Apporter des avantages en terme de réduction de coûts en réduisant le taux de pièces non-conformes

  • Augmenter les vitesses de production en améliorant le comportement dynamique des machines

  • Augmenter la durée de vie des outillages et des machines en réduisant le niveau de sollicitation

  • Améliorer les résultats des outils de mesure tout en accélérant les vitesses de traitement

Éléments à ressort pneumatique basse fréquence

Les éléments à ressort pneumatique tiennent à distance les vibrations et les chocs des machines de haute performance de précision.

Les supports de nivellement pneumatiques PLM servent avant tout à isoler les installations d'essai et les machines de haute performance tandis que les supports pneumatiques PAL servent dans les appareils de mesure de précision.

PLM

Pour une isolation efficace des équipements de mesure, des presses à grande vitesse et des machines. Il existe huit modèles différents, prêts à l’emploi pouvant résister à des charges allant de 45 kg à 8800 kg, petites ou grandes. Permet d’isoler tous les types d’équipements des vibrations indésirables et permettent en même temps un nivellement parfait grâce à la vanne intégrée.

Applications : tables de mesure, stations de test, presses à haute vitesse, usines de fabrication, centres de finition et de traitement



PAL-3 à PAL-9

Éléments à ressort pneumatique de petite taille avec contrôle de niveau automatique
Ces ressorts sont conçus pour des conditions dans lesquelles l’utilisateur souhaite s’assurer que l’équipement est constamment à niveau et isolé des vibrations en même temps.
Les ressorts pneumatiques PAL réagissent rapidement aux charges et aux changements de centre de gravité et ajuste automatiquement les écarts par rapport à la position prédéfinie. Disponible en 3 tailles différentes pour des charges jusqu’à 385kg par ressort pneumatique.
Parfait pour les petites constructions exigeant précision et flexibilité.

Applications : appareils d'essai et d'étalonnage, stations d'essais d'avions et automobiles, support de fondation



PAL-18 à PAL-1000

Grands éléments à ressort pneumatique avec contrôleurs automatiques du niveau
Isolation anti-vibrations perturbatrices et réglage du niveau des équipements de mesure et de test. Isolant à des fréquences extrêmement basses, ces composants sont employés dans l’industrie automobile et en ingénierie aéronautique et spatiale.
Le système est disponible en trois tailles différentes pour des charges de 36 kg à 42.000 kg par ressort pneumatique

Applications : appareils d'essai et d'étalonnage, stations d'essais d'avions et automobiles, support de fondation

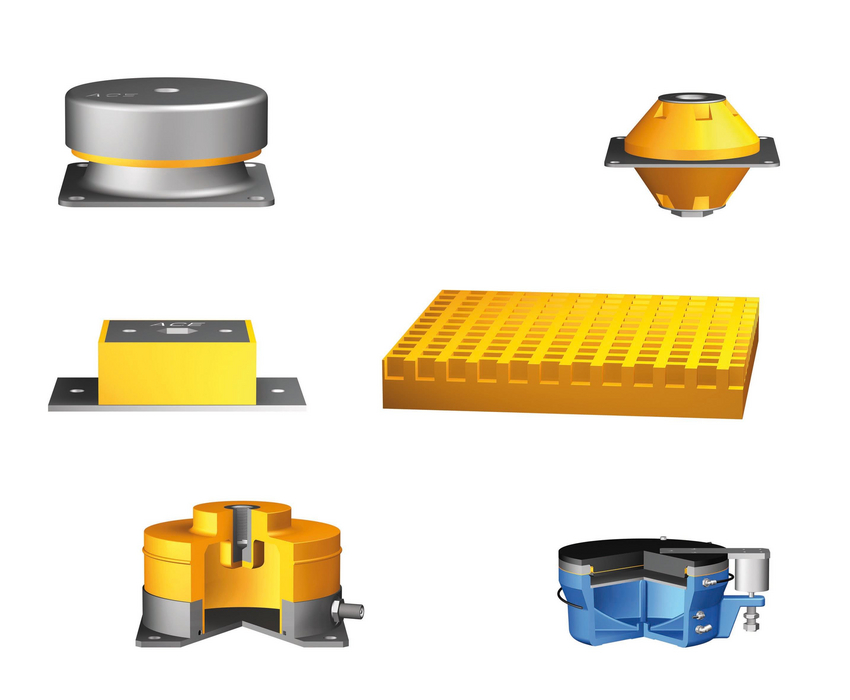

Les différentes gammes de technologies anti-vibratoires

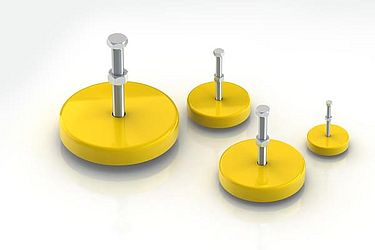

Leveling Mount - LEV

Les pieds de machine à hauteur réglable de la gamme de produits LEV sont sans maintenance et prêt à l'installation. Ce type de produit est utilisé pour des machines qui nécessitent une stabilisation sûre et réglable de tous les types de machine, systèmes de transfert, stations d'assemblage, etc ...

Ce système garantit un positionnement tout en sécurité des équipements, et par conséquent les protègent des chocs et vibrations qui seraient suceptibles d'endommager la machine. Les produits de la gamme LEV sont disponibles en plusieurs tailles, du filetage M10 au M24 et peuvent sécuriser des charges de 45 à 5 900 kgs. BIBUS France sera en mesure de sélectionner le pied de machine approprié soit à partir de la masse de votre machine, soit en déterminant les points de supports que vous désirez. La répartition des poids doit être considérée en intégrant les charges des composants qui lui sont associées.

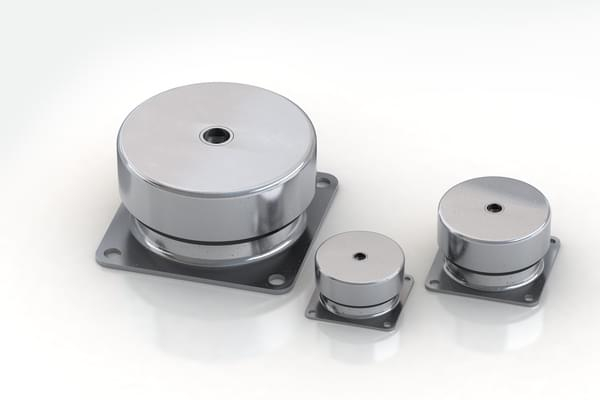

Cup Mounts - CM

Les éléments en coupelle CMprotègent les machines, véhicules et équipements contre les dégradations liées aux chocs et vibrations. Ces équipements ont été conçus pour des environnements difficiles et ne nécessitent aucune maintenance. Ils peuvent être installés dans des applications à espace réduit et avec toute inclinaison. Les éléments en coupelle CM sont fabriqués et livrés avec du néoprène ou du silicone. Pour des applications de chocs lourds et de températures élevées, nous recommandons d'utiliser le silicone comme matériel d'amortissement. En dessous des conditions de charges habituelles, cette gamme a une fréquence approchant 25 Hz

Compression Mounts - COM

La gamme de palier haute performance précontraint COM sont utilisés pour les applications en charge verticale. L'équipement en élastomère néoprène est principalement utilisé dans des applications très lourdes (pompes ou compresseurs par exemple). La gamme de produits présente une fréquence basse naturelle approximative de 8 à 15 Hz, qui peut être couplée en fonction des applications. Les paliers haute performance précontraint COM isolent les fréquences gênantes à partir de 15 Hz et jusqu'à 90% des fréquences allant jusqu'à 25 Hz. Cette gamme sert souvent lorsque certaines pièces de la machine sont déséquilibrées et causent des chocs et vibrations qui peuvent avoir un impact négatif sur la zone environnante.

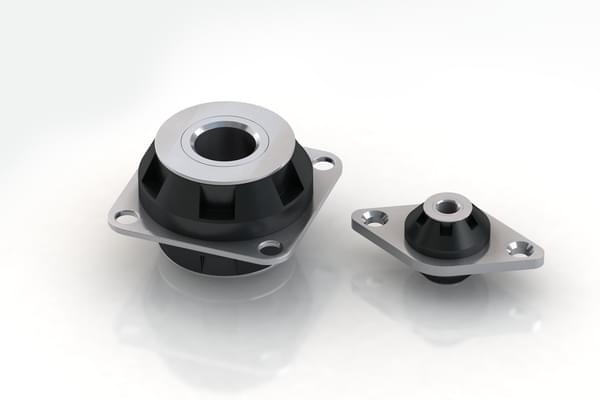

All Attitude Mount - AAM

Les fixations à isolation vibratoire de la gamme de produit AAM ne nécessitentaucune maintenanceet sontprêtes à l'installation. Elles peuvent réduire les vibrations et les chocs dans toutes les directions. C'est grâce à l'insertion d'un matériel élastomère néoprène que les effets vibratoires disparaissent. Pour les applications où le seuil d'absorbsion des chocs est critique, la gamme AAM peut être fabriquée en silicone à fort amortissement.

Stable Flex Mount - SFM

Cet isolateur à sécurité intégrée de la gamme SFM ne nécessite aucune maintenance et est prêt à l'emploi. Il est particulièrement utilisé pour les générateurs diesel ainsi que pour les engins maritimes. Son équipement d'amortissement standard est le néoprène. Cette gamme dispose de trois tailles différentes pour des applications allant de 50 à 1 000 kgs.

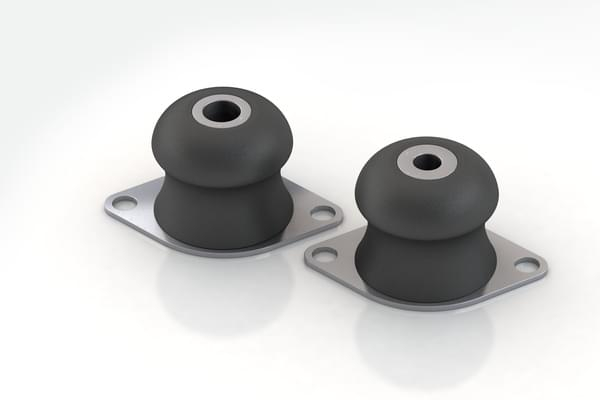

Bubble Mount - BM

Les isolateurs de vibrations basse fréquence BM sont utilisés pour isoler de petits systèmes, des composants électroniques ou encore des unités de contrôle, afin d'éviter les dommages causés par les chocs et vibrations. Ils sont la plupart du temps positionnés pour des charges verticales

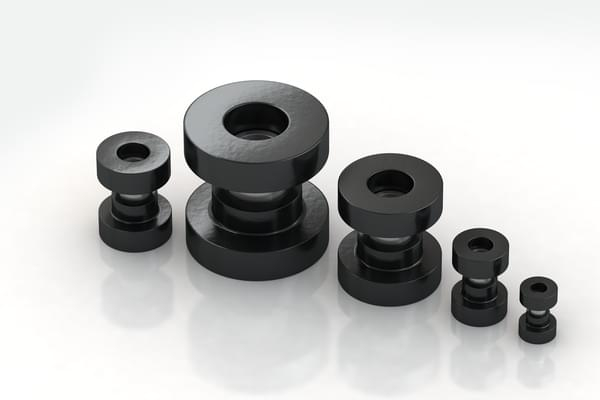

Universal Mount - UMO

Les isolateurs de raccordement universel de la gamme UMOsont utilisés pour connecter les composants proches d'une même machine, comme l'électronique et la transmission d'un véhicule. Cette gamme d'isolateur peut être installée radialement ou axialement, dans une plage de températures de -29°C à +82°C.

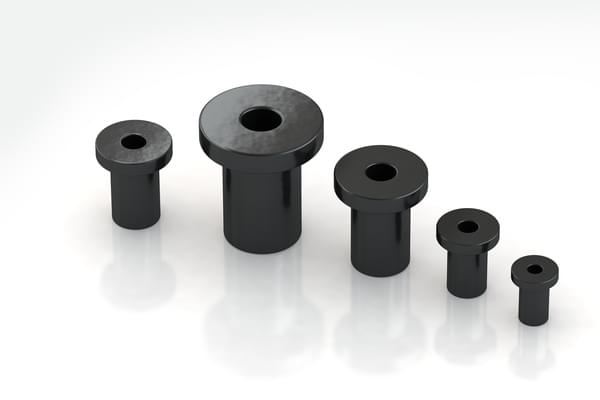

Flex Locs - FL

Les éléments de fixation rapide de la gamme FLsont des composants simples et efficaces utilisables dans de nombreuses applications en tant qu'élément de fixation isolants permettant de découpler le son émis par la structure dans les habillages, boitiers, installations et machines. La connexion entre les éléments est réalisée par un écrou standard métrique, disponible de la taille M3 à  M8; aucun autre outil est nécessaire. L'EPDM (Ethylène Propylène Diene Monomer) est le matériel utilisé. Il est  résistant à l'ozone, l'huile et à la plupart des acides. Les composants FL sont disponibles en cinq tailles différentes du M3 au M8.

Mousses d'amortissement de vibrations

De nombreuses applications, telles que les fondations de machines, supports, éléments de découplage, pipelines et machines à protéger a posteriori, nécessitent des solutions sur mesure. Dans ces cas, ACE propose des possibilités d’isolation complètes avec sa gamme de mousses d’amortissement de vibrations. Les produits sont fabriqués et fournis soit sous forme de mousses standard soit sous forme de pièces dessinées à la demande du client.

SLAB

Mousses d'amortissement universelles
Fondations d’installations et de machines, les compresseurs, dans des stations de pompage, pour les générateurs.

CEL

Mousses d’amortissement basse fréquence
À utiliser dans les fondations, les bâtiments, les voies d’acheminement, les ponts, les escaliers, les bancs d’essai, les stations de pompage, les générateurs, les compresseurs, les machines, etc.

PAD

Mousses en élastomère et en fibres robustes
Pour isoler et protéger les fondations, par exemple, de presses, d’installations ou de machines. Ou à utiliser dans des stations de pompage, des chemins de grues, des ponts et des applications à forte sollicitation.

Un devis, un conseil ?

Vous souhaitez nous confier la détermination de votre matériel ?

Nous sommes à votre disposition pour vous aider à choisir le modèle qui correspondra au mieux avec votre application.
